Motor und Vorgelege in einer EinheitDie MetalLine-Antriebseinheit 164420 verbindet Motor und Vorgelege in einem stabilen Metallgehäuse. Damit stehen beide Komponenten als gemeinsame Baugruppe für den passenden UNIMAT-MetalLine-Aufbau bereit.ProduktmerkmaleMotor und Vorgelege in einem MetallgehäuseHerstellerartikelnummer: 164420Herstellerzuordnung: UNIMAT MetalLineBei einem Austausch sind die Artikelnummer und die Anschlussvorgaben des vorhandenen Aufbaus maßgeblich. Das Anwendungsbild mit Schleifteller zeigt einen möglichen Ausbau; es ist keine zusätzliche Aufzählung des Lieferumfangs. Bildbeispiele und Anwendung Die folgenden Motive zeigen konkrete Anwendungssituationen, Maschinenkonfigurationen und Projektergebnisse. Jedes Bild ist kurz eingeordnet, damit Sie den praktischen Nutzen direkt erkennen koennen. MetalLine-AntriebseinheitDie Produktansicht zeigt Motor und Vorgelege in der gemeinsamen Metallbaugruppe. Anwendungsbeispiel mit SchleiftellerDas Bild zeigt die Antriebseinheit mit montiertem Schleifteller. Der Schleifteller veranschaulicht einen möglichen Ausbau und wird hier nicht als zusätzlicher Lieferbestandteil zugesagt. Detailansicht BaugruppeDie Aufnahme visualisiert zentrale Komponenten und deren Zusammenspiel fuer praezise Ergebnisse. Die Aufnahme unterstreicht den robusten, praezisen Charakter der MetalLine-Systemwelt. Antriebseinheit mit SpindelDie Einzelansicht zeigt die schwarze Motor-/Vorgelegebaugruppe mit Metallfront und hervorstehender Gewindespindel. Anleitungen und Downloads Weitere direkte Download-Links Produktkatalog (pdf) Makerspace Konzept (pdf) Spezialmaschinen-Katalog (pdf) Education Katalog (pdf) Die Links verweisen auf Original-Dokumente bzw. Herstellerseiten und sind direkt aus den Herstellerangaben uebernommen.

Der Aufstockblock 164036 dient als Zwischenstück für Sonderaufbauten und Umbauten. Sein stabiles Profil misst 50 × 50 × 25 mm. Wichtige Produktdaten Abmessungen: 50 × 50 × 25 mmHerstellerartikelnummer: 164036Bauform: Profilblock Auswahl und Einsatz Der Block verändert die Anordnung der Bauteile. Vor dem Umbau die erforderliche Höhe und die Verbindung zum vorhandenen Aufbau prüfen.

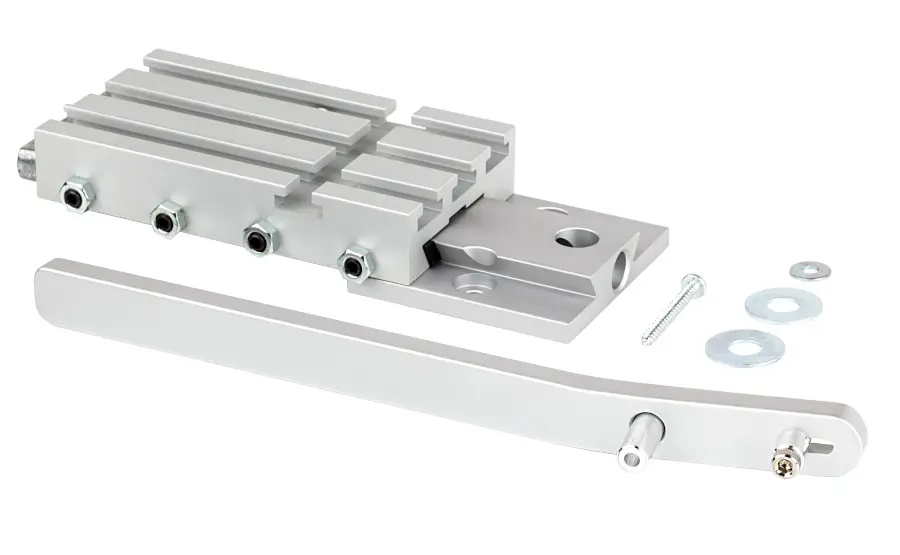

Der Bohrschlitten 164061 bewegt den UNIMAT-Bohraufbau über einen Hebel. Der dokumentierte Bohrhub beträgt 40 mm. Wichtige Produktdaten Bohrhub: 40 mmBedienung über HebelMetalLine-Ausführung 164061 Auswahl und Einsatz Für wiederholte Bohrbewegungen ist der Hebelschlitten die gezielte Ergänzung. Motor, Bohrer und Werkstückauflage werden über den vorhandenen Maschinenaufbau bestimmt.

Holzwerkstücke beim Drechseln abstützen Der MetalLine-Drechselreitstock 164045 bildet mit seinem Rollkörner das Gegenlager am freien Ende eines eingespannten Werkstücks. Wähle ihn, wenn du einen Drechselaufbau mit dieser Art der Abstützung zusammenstellst. Lieferumfang und Ausführung MetalLine-Drechselreitstock mit RollkörnerAusführung ohne Pinole Welche Reitstockausführung passt zu deiner Arbeit? Dieser Artikel ist die Alternative zum MetalLine-Reitstock 164040. Für Arbeiten, bei denen du eine Pinole zum geführten Zustellen benötigst, prüfe die Ausführung 164040. Drechselauflage, Maschinenbett und Antrieb gehören zum übrigen Maschinenaufbau und sind gesondert auszuwählen. Vor dem Einbau prüfen Vergleiche die MetalLine-Ausführung und den geplanten Aufbau mit deiner Maschine. Die genaue Einspannung und Montage richten sich nach der Anleitung des gewählten Drechselaufbaus.

Der Drechselreitstock 164046 nutzt einen Drehknopf für häufige Wechsel von Holzrohlingen. Der Hersteller nennt UNIMAT 1 Basic, UNIMAT 1 Classic und UNIMAT MetalLine als passende Modelle. Wichtige Produktdaten Drehknopf zum schnellen Spannen beim DrechselnHerstellerartikelnummer: 164046Passende Modelle laut Produktseite: Basic, Classic und MetalLine Auswahl und Einsatz Für Unterricht und Workshops kann der Drehknopf häufiges Umspannen erleichtern. Er ergänzt den vorhandenen Drechselaufbau.

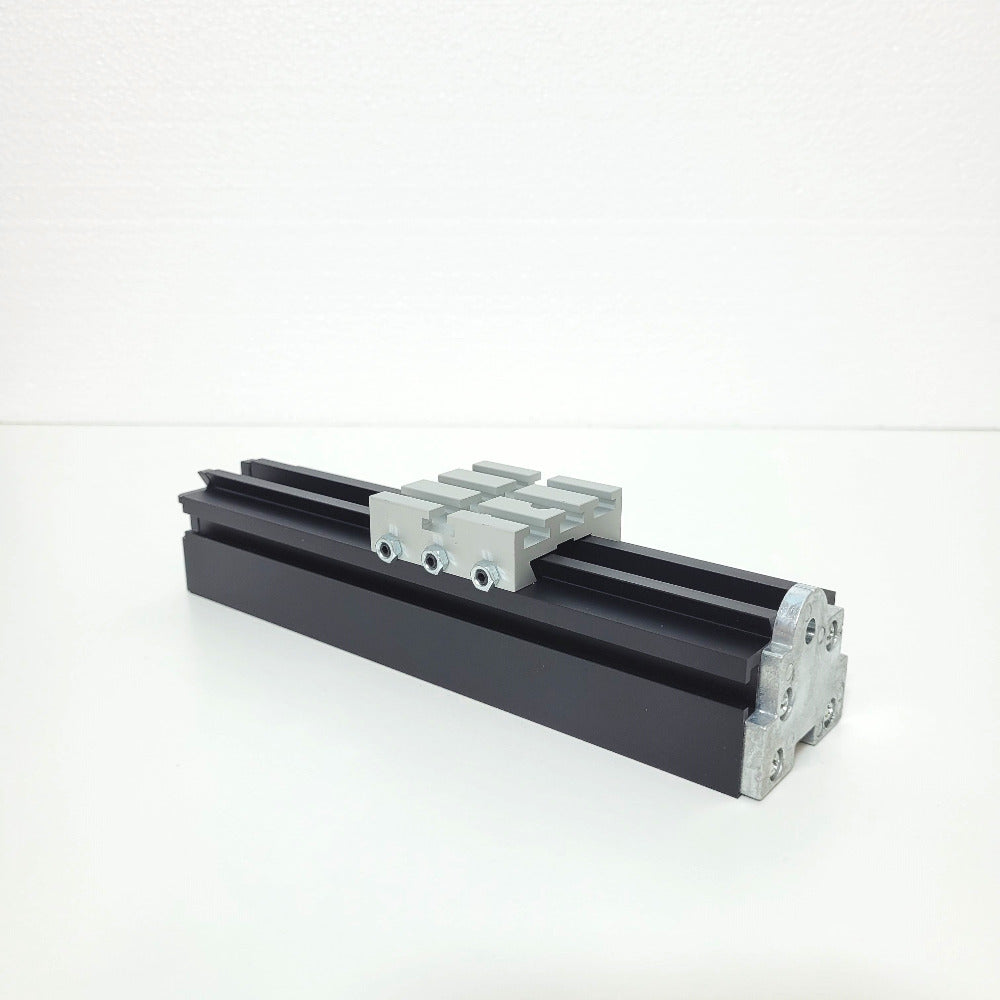

Mit dem MetalLine-Drechselschlitten 164485 lässt sich die Drechselauflage über einen Verfahrweg von 145 mm verschieben. Da der Schlitten ohne Handrad und Spindel ausgeführt ist, kann die Position der Auflage beim Einrichten zügig verändert werden.AusführungDrechselschlitten in MetalLine-Ausführung für UNIMAT-Maschinen.Verfahrweg: 145 mm.Ohne Handrad und Spindel.Hersteller-Artikelnummer: 164485.Separat benötigte DrechselauflageDie Drechselauflage ML mit der Artikelnummer 164340 gehört nicht zum Lieferumfang. Ein abgebildeter Aufbau mit montierter Drechselauflage zeigt die Anwendung mit diesem separaten Zubehör.AbbildungenAbbildung 1Abbildung 2Abbildung 3Abbildung 4Anleitungen und DownloadsProduktkatalog (pdf)Makerspace Konzept (pdf)Spezialmaschinen-Katalog (pdf)Education Katalog (pdf)

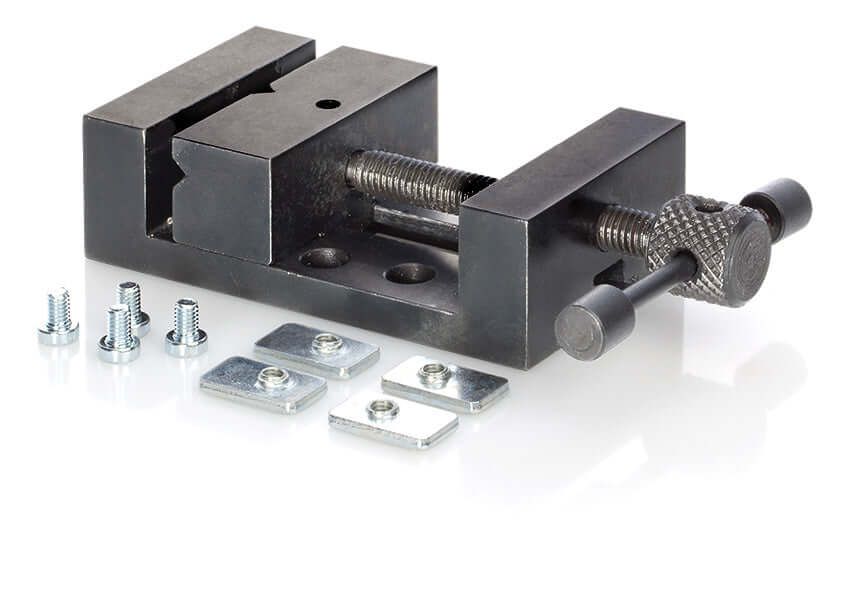

Der Frässchraubstock 164090 spannt kleine Werkstücke für Fräs-, Bohr- und Schleifarbeiten. Er besteht aus gehärtetem Werkzeugstahl und ist der UNIMAT MetalLine zugeordnet. Wichtige Produktdaten Spannbereich: 0–41 mmLänge: 88 mm geschlossen, 109 mm geöffnetBreite × Höhe: 50 × 26 mm Auswahl und Einsatz Die Werkstückbreite muss zum Spannbereich passen. Die geschlossene und geöffnete Gesamtlänge unterscheiden sich; beide Maße sind bei der Platzplanung auf dem Maschinentisch zu berücksichtigen.

Längsschlitten ML 200 mm + drehbarer Griff* Der 200 mm lange MetalLine-Längsschlitten 164480 dient der Werkzeugführung an UNIMAT-Drehbank- und Fräsaufbauten. Seine Spindel ist in Hochleistungskunststoff gelagert. Wichtige Merkmale Bauteillänge: 200 mm Spindellagerung in Hochleistungskunststoff MetalLine-Ausführung mit Handrad Auswahl und Einsatz Die 200 mm bezeichnen die Bauteillänge. Der im montierten Aufbau nutzbare Verfahrweg hängt von den Endlagen und der Anordnung der Komponenten ab. Artikel und Lieferumfang MetalLine-Längsschlitten der 200-mm-Ausführung. Eine vollständige Drehbank oder Fräse ist damit nicht beschrieben. Bildbeispiele und Anwendung Die folgenden Abbildungen zeigen den Artikel oder seinen Einsatz. Bei Anwendungsbildern ist zusätzlich dargestelltes Zubehör nicht automatisch im Lieferumfang enthalten. MetalLine-Längsschlitten mit HandradZu sehen ist der Längsschlitten mit Schlittenführung, Spindel, Handrad und Griff. Konfiguration im EinsatzHier ist die Anwendung in einer typischen Werkstatt- oder Ausbildungssituation zu sehen. Die Aufnahme unterstreicht den robusten, praezisen Charakter der MetalLine-Systemwelt. MetalLine-Längsschlitten mit HandradZu sehen ist der Längsschlitten mit Schlittenführung, Spindel, Handrad und Griff. Anleitungen und Downloads Weitere direkte Download-Links Produktkatalog (pdf) Makerspace Konzept (pdf) Spezialmaschinen-Katalog (pdf) Education Katalog (pdf) Die Links verweisen auf Original-Dokumente bzw. Herstellerseiten und sind direkt aus den Herstellerangaben uebernommen.

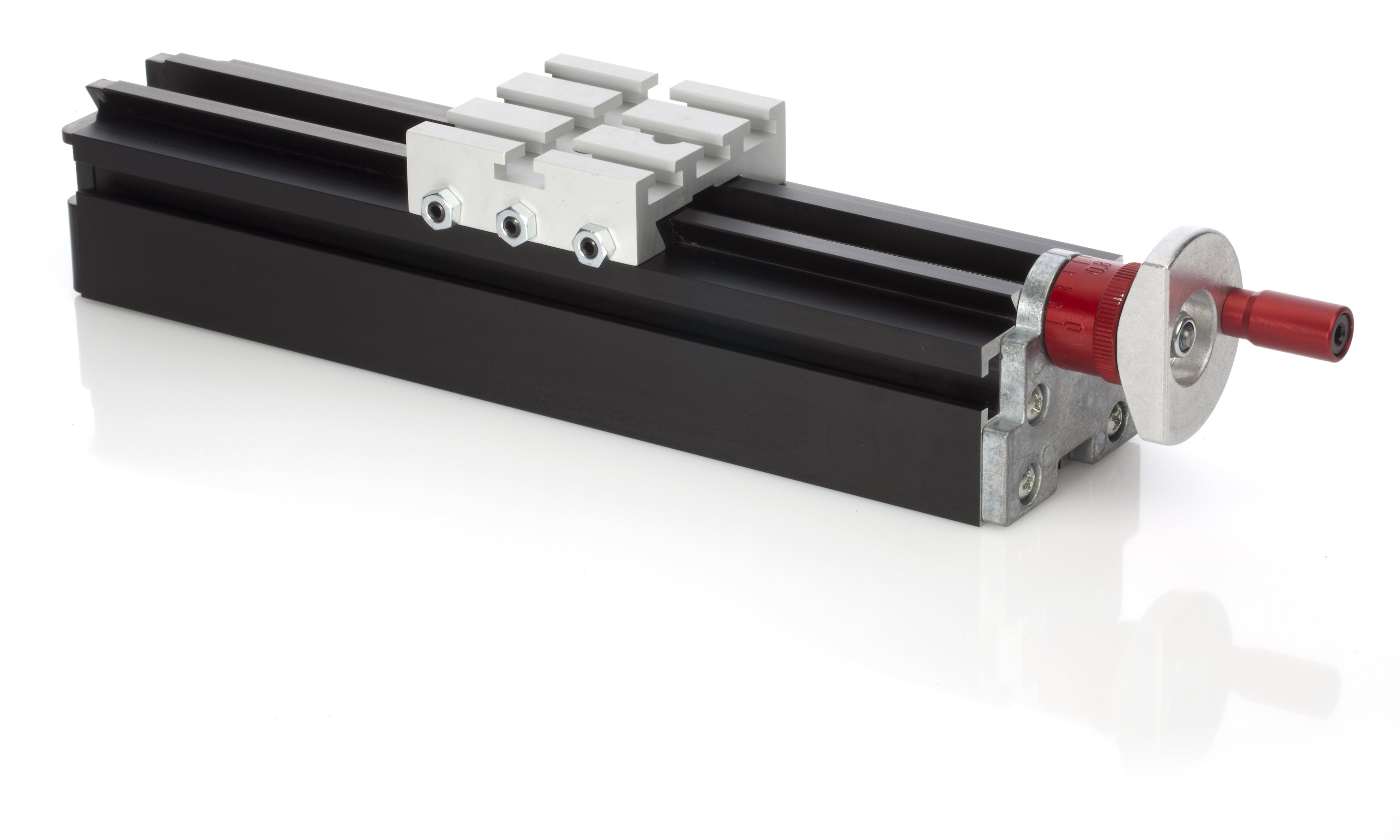

Längsschlitten ML 500 mm + drehbarer Griff* Dieses Zubehör erweitert die Einsatzmöglichkeiten und unterstützt präzises Arbeiten. Kompatibilitätsfokus: UNIMAT MetalLine. Wichtige Merkmale Nur für UNIMAT Maschinen geeignet! Auch erhältlich in 500 mm (Art.Nr. 164482) und in 1000 mm (Art. Nr. 164483) Längsschlitten ML 500 mm + drehbarer Griff* Technische Daten Der 200mm lange Schlitten ermöglicht eine längere Werkzeugführung bei Drehbank oder Fräse. In Hochleistungs-Kunstoff gelagerte Spindel, extrem leichtgängig. Man erspart sich mehrmaliges Verschieben des Schlittens bei gleichzeitig optimierter Lagerung. Auch erhältlich in 500 mm (Art.Nr. 164482) und in 1000 mm (Art. Nr. 164483) Längsschlitten ML 500 mm + drehbarer Griff* Lieferumfang laut Herstellerangaben Nur für UNIMAT Maschinen geeignet! Die Liste basiert auf den veroeffentlichten Herstellerinformationen fuer diesen Artikel. Massgeblich ist die jeweilige Original-Produktangabe des Herstellers. Bildbeispiele und Anwendung Die folgenden Motive zeigen konkrete Anwendungssituationen, Maschinenkonfigurationen und Projektergebnisse. Jedes Bild ist kurz eingeordnet, damit Sie den praktischen Nutzen direkt erkennen koennen. UNIMAT SystemuebersichtDas Bild zeigt die grundlegende Maschinenkonfiguration als Basis fuer verschiedene Bearbeitungsaufgaben. Die Aufnahme unterstreicht den robusten, praezisen Charakter der MetalLine-Systemwelt. Konfiguration im EinsatzHier ist die Anwendung in einer typischen Werkstatt- oder Ausbildungssituation zu sehen. Die Aufnahme unterstreicht den robusten, praezisen Charakter der MetalLine-Systemwelt. Detailansicht BaugruppeDie Aufnahme visualisiert zentrale Komponenten und deren Zusammenspiel fuer praezise Ergebnisse. Die Aufnahme unterstreicht den robusten, praezisen Charakter der MetalLine-Systemwelt. Anleitungen und Downloads Weitere direkte Download-Links Produktkatalog (pdf) Makerspace Konzept (pdf) Spezialmaschinen-Katalog (pdf) Education Katalog (pdf) Die Links verweisen auf Original-Dokumente bzw. Herstellerseiten und sind direkt aus den Herstellerangaben uebernommen.

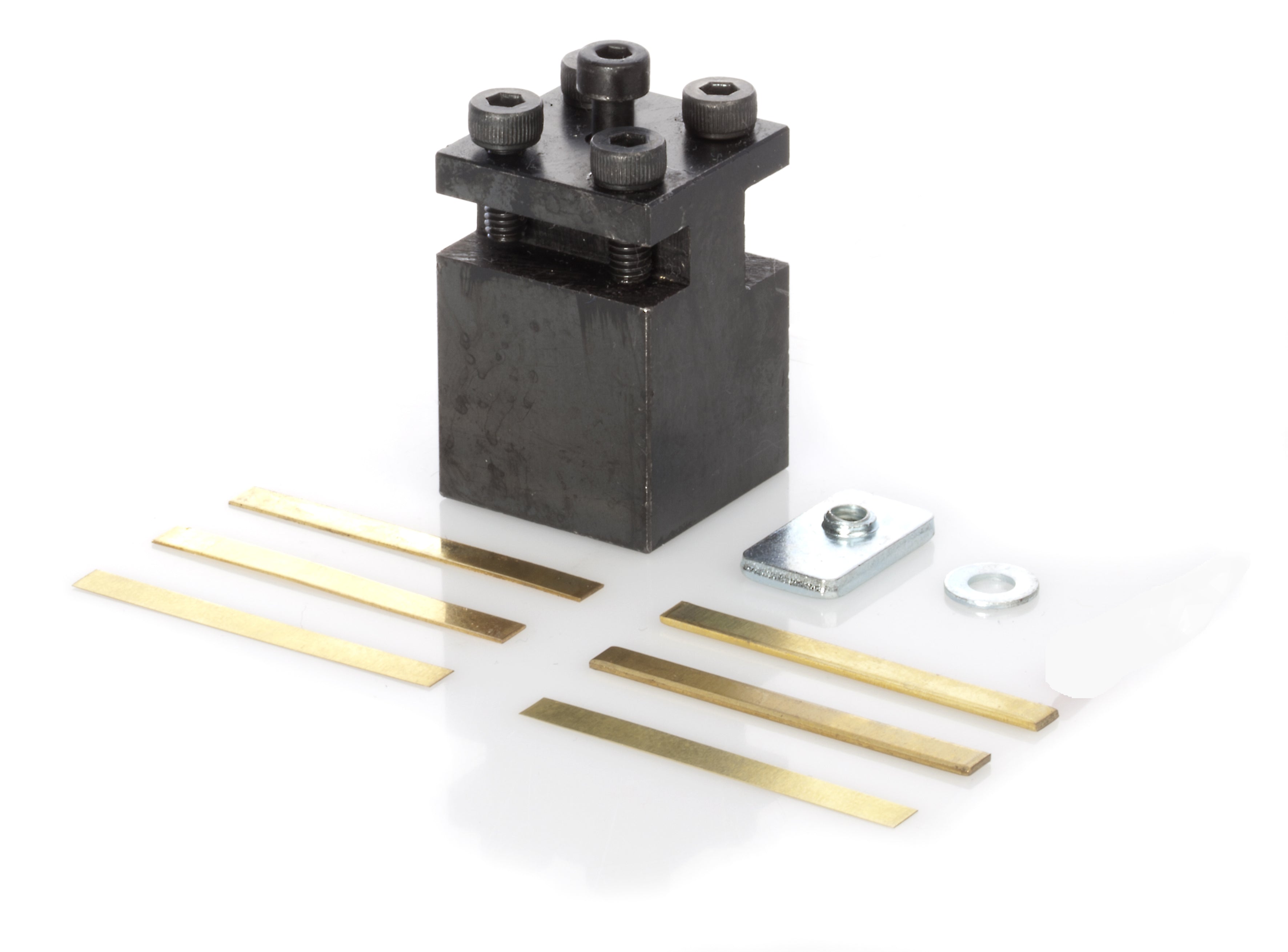

Der Mehrfachstahlhalter 164110 bietet zwei Werkzeugpositionen für Drehstähle mit 3,5 bis 8 mm Höhe. Unterlegplättchen unterstützen die Höheneinstellung. Wichtige Produktdaten Zwei WerkzeugpositionenWerkzeughöhe: 3,5–8 mmUnterlegplättchen: 0,1 / 0,4 / 1,0 mmBefestigungsteile enthalten Auswahl und Einsatz Die Werkzeughöhe ist das entscheidende Auswahlmaß. Die passende Ausrichtung zur Drehachse wird mit den Unterlegplättchen und dem vorhandenen Aufbau eingestellt.

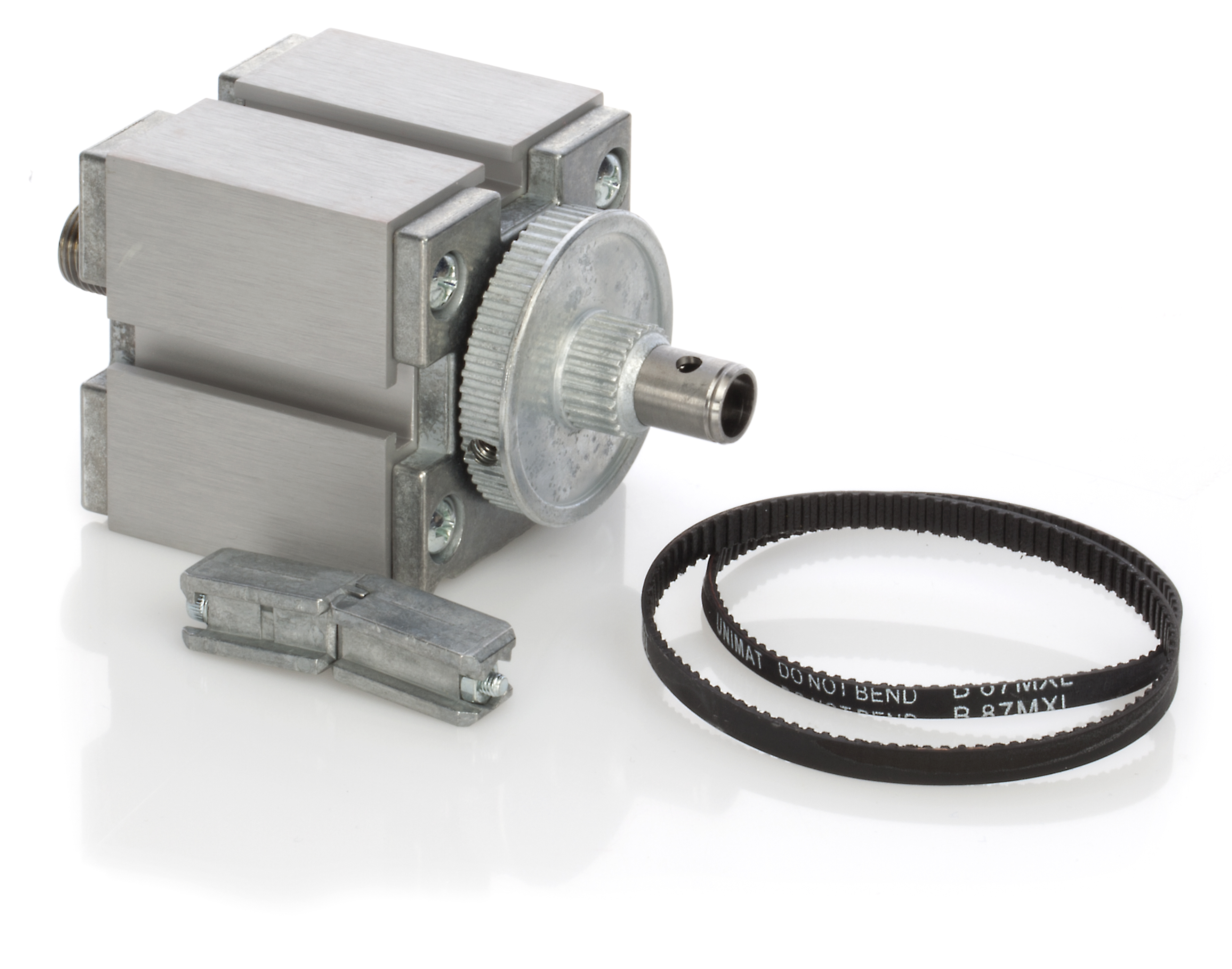

Das Motorvorgelege 164035 ist die MetalLine-Ausführung mit im bearbeiteten Profil zentrierten Metallabdeckungen. Es ergänzt den Antriebsaufbau. Auswahl und Einsatz Als passende Ergänzung nennt der Hersteller den MetalLine-Reitstock 164040. Für einen zusätzlichen Antriebsaufbau müssen Motor, Befestigung und vorhandene Riemenführung zusammenpassen. Das Vorgelege ist keine komplette Antriebseinheit.

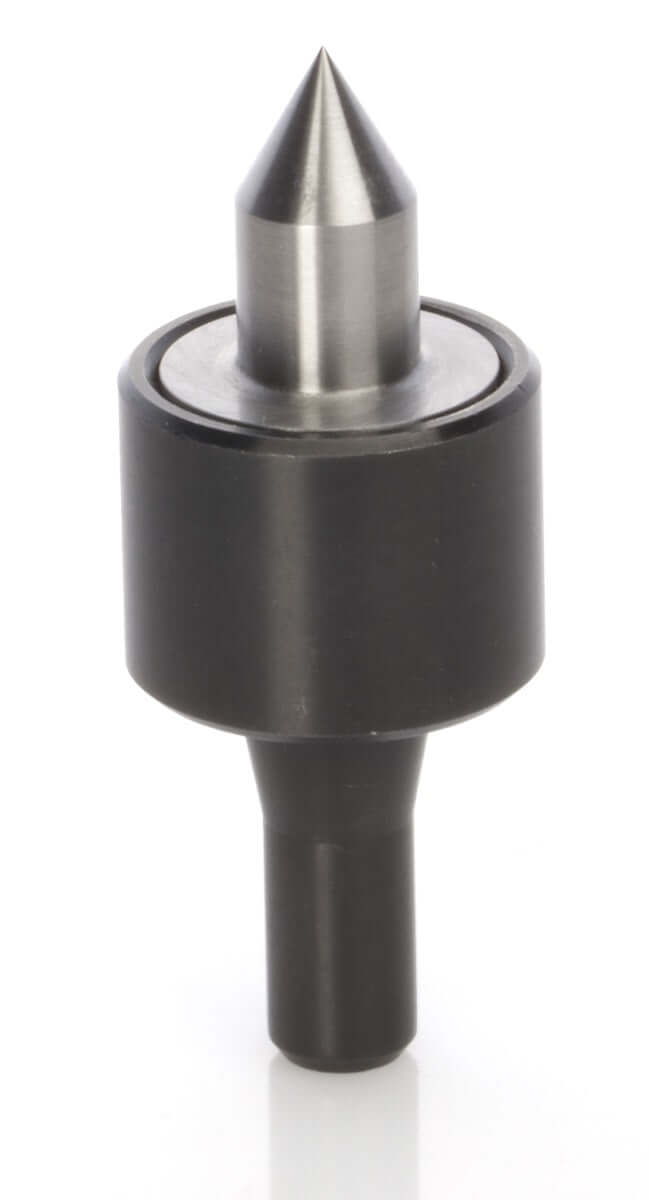

Der Präzisions-Rollkörner 164450 besitzt eine geschliffene Spitze, die in zwei Kugellagern läuft. Er unterstützt das rotierende Werkstück an der Reitstockseite. Wichtige Produktdaten Schaftdurchmesser: 8,4 mmSchaftkonus laut Hersteller: 20°Spitzendurchmesser: 10 mmSpitzenwinkel: 60° Auswahl und Einsatz Vor der Auswahl sind Schaft und Gegenaufnahme am Reitstock abzugleichen. Aus der Produktbezeichnung lässt sich keine allgemeine Morsekegel-Kompatibilität ableiten.

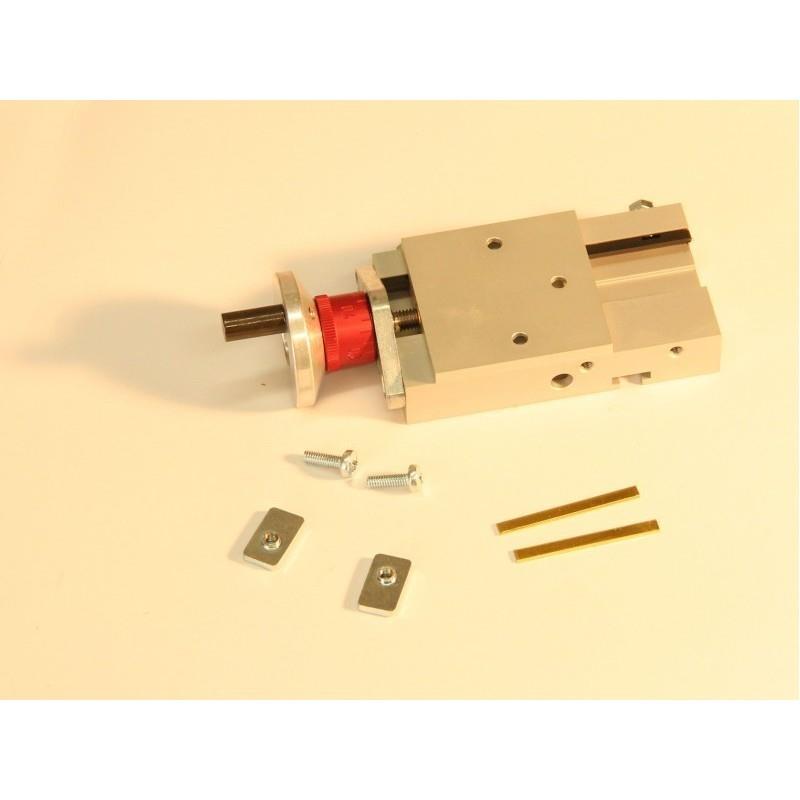

Querschlitten ML 50mm * MetalLine-Querschlitten 164062 mit 50 mm Verfahrweg zur Positionierung im UNIMAT-Aufbau. Die 50-mm-Ausführung ist über die Herstellerartikelnummer eindeutig zugeordnet. Wichtige Merkmale UNIMAT MetalLine Verfahrweg: 50 mm Herstellerartikelnummer: 164062 Auswahl und Einsatz Wählen Sie die Ausführung anhand der Artikelnummer und des benötigten Verfahrwegs. Montage und Einstellung richten sich nach Ihrem vorhandenen MetalLine-Aufbau. Artikel und Lieferumfang Querschlitten in der 50-mm-Ausführung. Zusätzliche Montage- oder Verbindungsteile werden hier nicht als separate Set-Bestandteile zugesagt. Bildbeispiele und Anwendung Die folgenden Abbildungen zeigen den Artikel oder seinen Einsatz. Bei Anwendungsbildern ist zusätzlich dargestelltes Zubehör nicht automatisch im Lieferumfang enthalten. UNIMAT SystemuebersichtDas Bild zeigt die grundlegende Maschinenkonfiguration als Basis fuer verschiedene Bearbeitungsaufgaben. Die Aufnahme unterstreicht den robusten, praezisen Charakter der MetalLine-Systemwelt. MetalLine-Querschlitten mit HandradDie Abbildung zeigt den Querschlitten mit Handrad und daneben angeordneten Montageteilen. Die Bildanordnung ist keine gesonderte Stückliste. MetalLine-Querschlitten mit HandradDie Abbildung zeigt den Querschlitten mit Handrad und daneben angeordneten Montageteilen. Die Bildanordnung ist keine gesonderte Stückliste. Anleitungen und Downloads Weitere direkte Download-Links Produktkatalog (pdf) Makerspace Konzept (pdf) Spezialmaschinen-Katalog (pdf) Education Katalog (pdf) Die Links verweisen auf Original-Dokumente bzw. Herstellerseiten und sind direkt aus den Herstellerangaben uebernommen.

Querschlitten ML* MetalLine-Querschlitten 164060 mit 35 mm Verfahrweg, verstellbarer Handradskala und lasergravierter Teilung von 0,05 mm. Die Spindel besitzt ein M6 × 1-Gewinde. Wichtige Merkmale Verfahrweg: 35 mm Verstellbare Handradskala, Teilung 0,05 mm Spindelgewinde: M6 × 1 Auswahl und Einsatz Die Teilung beschreibt die Skala am Handrad und ist keine zugesicherte Bearbeitungsgenauigkeit. Wählen Sie den handradbetätigten Querschlitten passend zu Ihrem MetalLine-Aufbau. Artikel und Lieferumfang MetalLine-Querschlitten 164060. CNC-Antriebe oder weitere Maschinenmodule werden nicht als Set-Bestandteile zugesagt. Bildbeispiele und Anwendung Die folgenden Abbildungen zeigen den Artikel oder seinen Einsatz. Bei Anwendungsbildern ist zusätzlich dargestelltes Zubehör nicht automatisch im Lieferumfang enthalten. MetalLine-Querschlitten mit HandradDie Produktansicht zeigt den Querschlitten mit Handrad sowie separat angeordnete Montageteile. Konfiguration im EinsatzHier ist die Anwendung in einer typischen Werkstatt- oder Ausbildungssituation zu sehen. Die Aufnahme unterstreicht den robusten, praezisen Charakter der MetalLine-Systemwelt. MetalLine-Querschlitten mit HandradDie Produktansicht zeigt den Querschlitten mit Handrad sowie separat angeordnete Montageteile. Anleitungen und Downloads Weitere direkte Download-Links Produktkatalog (pdf) Makerspace Konzept (pdf) Spezialmaschinen-Katalog (pdf) Education Katalog (pdf) Die Links verweisen auf Original-Dokumente bzw. Herstellerseiten und sind direkt aus den Herstellerangaben uebernommen.

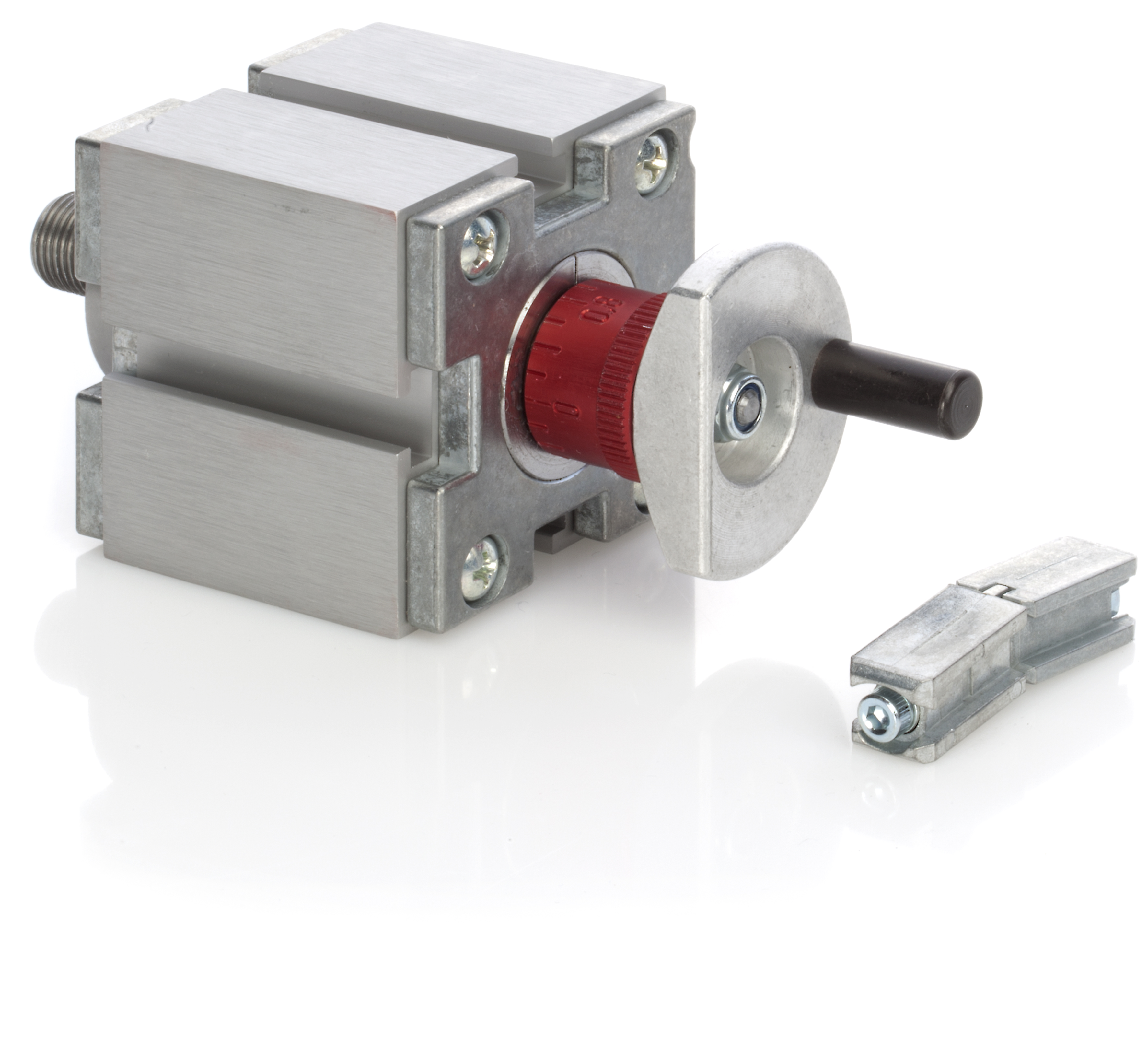

Der MetalLine-Reitstock 164040 führt die Pinole über einen Weg von 30 mm. Er ist für den Reitstockaufbau beim Zentrier- und Perlenbohren vorgesehen. Wichtige Produktdaten Pinolenweg: 30 mmMetallabdeckungen im bearbeiteten Profil geführtLieferumfang laut Hersteller: Reitstock und Verbindungselement U66 Auswahl und Einsatz Für den passenden Aufbau das MetalLine-Motorvorgelege 164035 berücksichtigen. Anders als der Drechselreitstock 164045 besitzt diese Ausführung einen Pinolenvorschub.

Das Spezial-Maschinenbett 164400 besteht aus einem verstärkten Profil. Es ist 330 mm lang und wird vom Hersteller in Silber beschrieben. Wichtige Produktdaten Länge: 330 mmVerstärktes ProfilFarbe: Silber Auswahl und Einsatz Die Bettlänge beschreibt das Bauteil. Die nutzbare Werkstücklänge hängt zusätzlich von Antrieb, Reitstock und deren Anordnung ab.

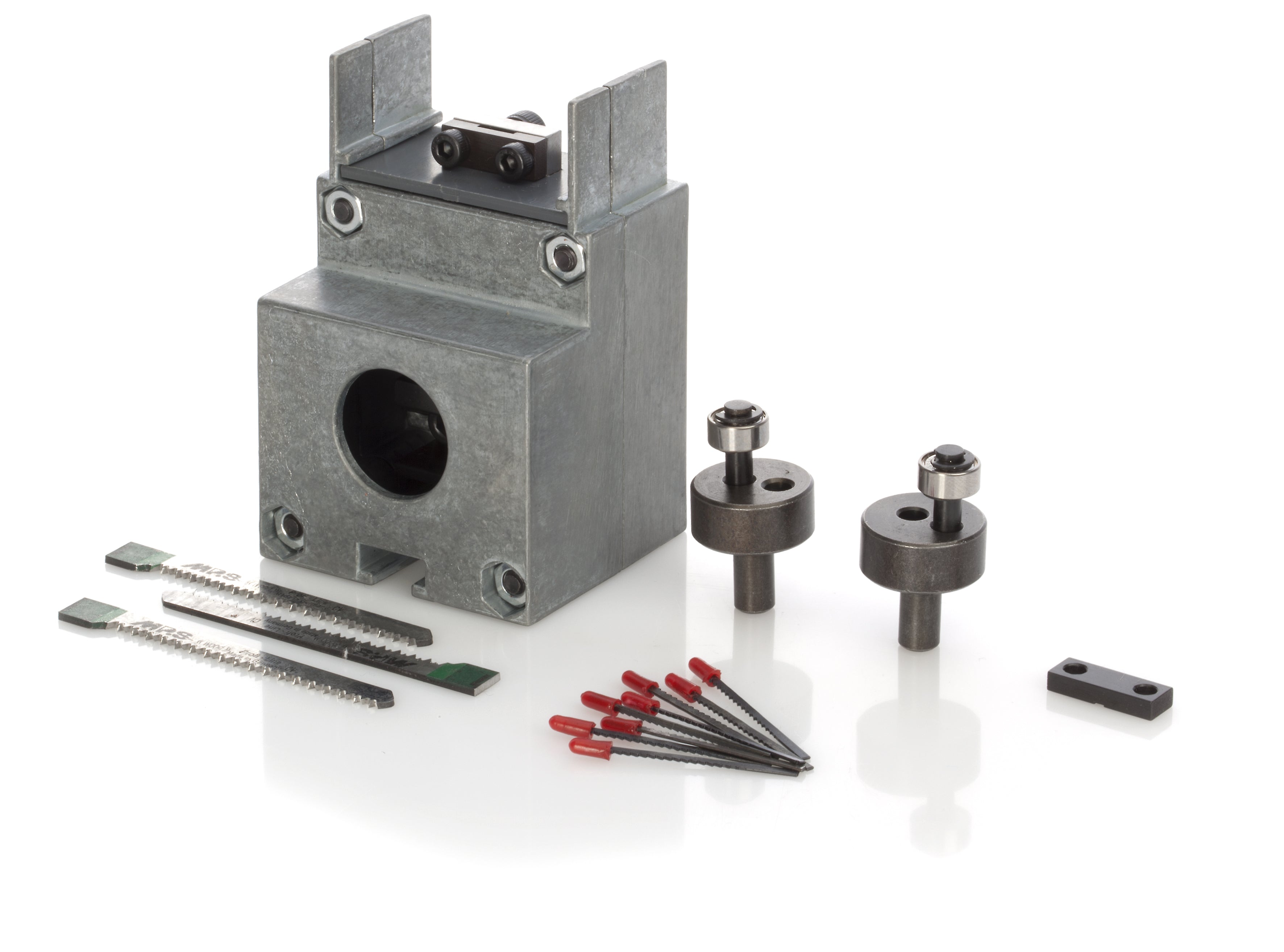

Die Stichsäge 164080 arbeitet mit einem verstellbaren Hub bis 8 mm. Zum Aufbau werden ein UNIMAT-Grundkasten und ein passender Säge- beziehungsweise Fräs-Sägetisch benötigt. Wichtige Produktdaten Maximaler Hub: 8 mmStahlstößel im gefrästen DruckgussgehäusePassende Tische laut Hersteller: 162330 oder 164330 Auswahl und Einsatz Die passenden Sägeblätter werden nach Blattaufnahme gewählt: 164250 benötigt A1M080020, die Medium-Blätter 164252 benötigen A1M080023. Tisch und Grundkasten sind zusätzlich erforderlich.

Säge/Schleiftisch ML Der Säge-/Schleiftisch ML mit der Hersteller-Artikelnummer 164330 erweitert die ML-Stichsäge 164080. Seine 129 × 119 mm große Tischfläche kann außerdem als größere Auflage beim Schleifen und Bohren dienen. Passende Anwendung Erweiterung für die UNIMAT ML-Stichsäge 164080Größere Auflage zum Schleifen und BohrenNur für UNIMAT-Maschinen geeignet Technische Angaben Tischfläche: 129 × 119 mmHersteller-Artikelnummer: 164330 Das Bild mit aufgebauter Stichsäge zeigt eine Anwendung des Tisches. Es ist keine Darstellung eines vollständigen Maschinen-Lieferumfangs. Produktabbildungen Säge-/Schleiftisch ML – Oberseite Säge-/Schleiftisch ML – Unterseite Säge-/Schleiftisch ML an einer aufgebauten Stichsäge Weitere Abbildung Anleitungen und Downloads Weitere direkte Download-Links Produktkatalog (pdf) Makerspace Konzept (pdf) Spezialmaschinen-Katalog (pdf) Education Katalog (pdf)

Manueller UNIMAT MetalLine Längsschlitten in der 1.000-mm-Ausführung, Hersteller-Art.-Nr. 164483. Für den passenden Aufbau einer UNIMAT Drehbank oder Fräse. Produktdaten und Lieferumfang Hersteller-Art.-Nr. 164483Gewählte Hersteller-Variante: 1.000 mmManuelle Ausführung der ML-Längsschlitten-BaureiheLieferumfang: 1 Längsschlitten in 1.000-mm-Ausführung Kompatibilität und Auswahl Nur für UNIMAT Maschinen. Vor der Auswahl müssen Abmessungen und Montage zum vorhandenen Aufbau passen. Die 1.000-mm-Angabe bezeichnet die Hersteller-Ausführung; sie ist keine bestätigte Angabe zum Verfahrweg. Dieser Artikel ist kein CNC-Schlitten, kein Schrittmotor-Set und kein Maschinenbett.

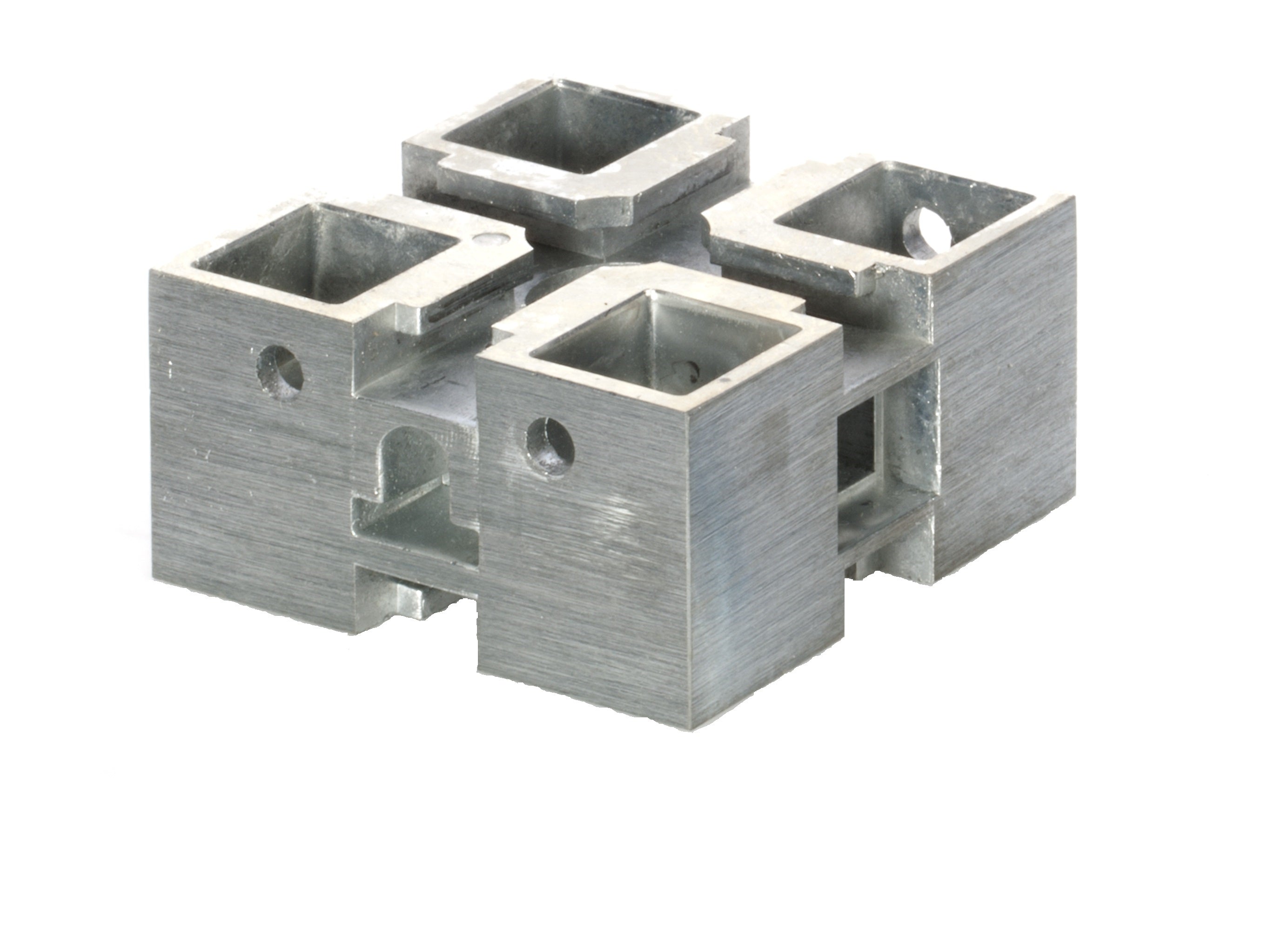

Das gefräste Zwischenstück 164120 ist für Umbauten und Sonderaufbauten der UNIMAT MetalLine vorgesehen. Ein Verbindungselement U66 gehört laut Hersteller dazu. Wichtige Produktdaten Gefrästes Zwischenstück für MetalLineStabiles ProfilEnthaltenes Verbindungselement: U66, A1A000ZINSK Auswahl und Einsatz Dieses Teil verbindet beziehungsweise positioniert Baugruppen im modularen Aufbau. Es ist vom Aufstockblock 164036 mit dessen fest dokumentierten Abmessungen zu unterscheiden.
