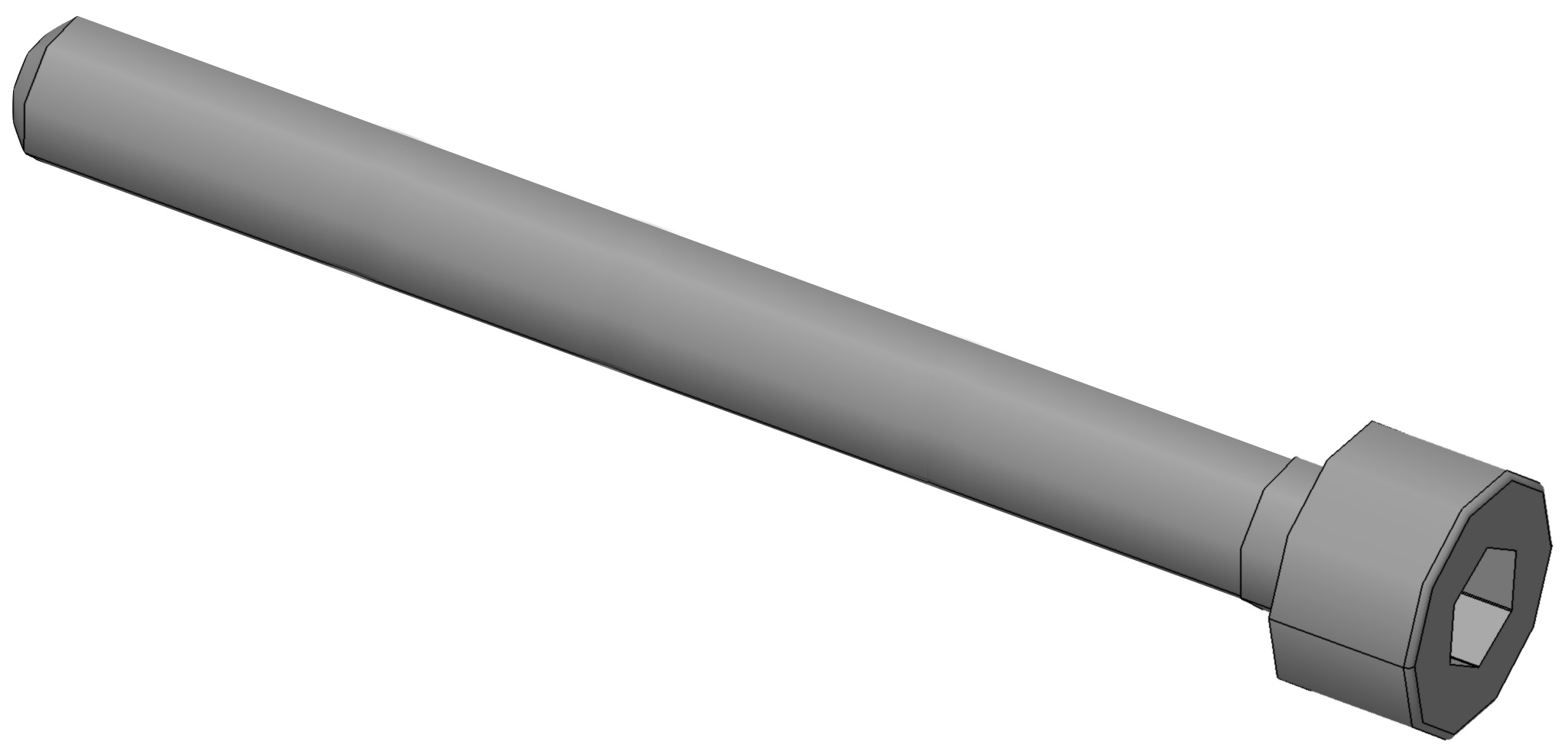

Schraube M4x40 für ML ZSR M40 440 [U70]

Säge/Schleiftisch ML Der Säge-/Schleiftisch ML mit der Hersteller-Artikelnummer 164330 erweitert die ML-Stichsäge 164080. Seine 129 × 119 mm große Tischfläche kann außerdem als größere Auflage beim Schleifen und Bohren dienen. Passende Anwendung Erweiterung für die UNIMAT ML-Stichsäge 164080Größere Auflage zum Schleifen und BohrenNur für UNIMAT-Maschinen geeignet Technische Angaben Tischfläche: 129 × 119 mmHersteller-Artikelnummer: 164330 Das Bild mit aufgebauter Stichsäge zeigt eine Anwendung des Tisches. Es ist keine Darstellung eines vollständigen Maschinen-Lieferumfangs. Produktabbildungen Säge-/Schleiftisch ML – Oberseite Säge-/Schleiftisch ML – Unterseite Säge-/Schleiftisch ML an einer aufgebauten Stichsäge Weitere Abbildung Anleitungen und Downloads Weitere direkte Download-Links Produktkatalog (pdf) Makerspace Konzept (pdf) Spezialmaschinen-Katalog (pdf) Education Katalog (pdf)

Unimat ML Design + Werkerziehung Unimat ML Design + Werkerziehung ist als Originalprodukt von The Cool Tool auf vielseitige Werkstatt- und Unterrichtseinsätze ausgelegt. Die Inhalte wurden auf Basis der Herstellerinformationen strukturiert aufbereitet und für den Shop neu formuliert. Highlights Modulares Maschinenkonzept für mehrere Bearbeitungsarten. Präzise Komponenten für reproduzierbare Ergebnisse. Geeignet für Ausbildung, Hobby und Prototyping. Ausbaufähig mit Zubehör-, Service- und Materialpaketen. Technische Daten und Systemhinweise Artikelnummer160 150 EDUB SystemfamilieUNIMAT 1 (Basic/Classic), UNIMAT MetalLine ProdukttypSet / Maschine Lieferumfang laut Herstellerangaben Fuer den Artikel CT-160 150 EDUB veroeffentlicht der Hersteller keinen separaten Einzelumfang als eigene Stueckliste. Geliefert wird der oben beschriebene Originalartikel in der angegebenen Ausfuehrung. AnwendungsempfehlungFuer den taeglichen Einsatz empfehlen sich passend abgestimmtes Zubehoer, Ersatzteile und Verbrauchsmaterial. So bleibt das System langfristig leistungsfaehig und flexibel erweiterbar. Bildbeispiele und Anwendung Die folgenden Motive zeigen konkrete Anwendungssituationen, Maschinenkonfigurationen und Projektergebnisse. Jedes Bild ist kurz eingeordnet, damit Sie den praktischen Nutzen direkt erkennen koennen. UNIMAT SystemuebersichtDas Bild zeigt die grundlegende Maschinenkonfiguration als Basis fuer verschiedene Bearbeitungsaufgaben. Die Aufnahme unterstreicht den robusten, praezisen Charakter der MetalLine-Systemwelt. Konfiguration im EinsatzHier ist die Anwendung in einer typischen Werkstatt- oder Ausbildungssituation zu sehen. Die Aufnahme unterstreicht den robusten, praezisen Charakter der MetalLine-Systemwelt. Anleitungen und Downloads Weitere direkte Download-Links Produktkatalog (pdf) Makerspace Konzept (pdf) Spezialmaschinen-Katalog (pdf) Education Katalog (pdf) Die Links verweisen auf Original-Dokumente bzw. Herstellerseiten und sind direkt aus den Herstellerangaben uebernommen.

Kleine Bauteile gezielt bearbeiten Wenn du Modellbauteile drehen und Flächen oder Nuten fräsen möchtest, bietet MetalLine schlittengeführte Werkzeugbewegungen auf kompaktem Raum. Für die Drehbank nennt der Hersteller unter anderem Aluminium, Kupfer und Messing. Ob ein Werkstück passt, hängt auch von Einspannung, Werkzeug und Maschinenaufbau ab. Sechs AufbauvariantenDrehbankHorizontalfräseVertikalfräseZentrierbohrmaschineHandbohrerHandschleifer Du baust jeweils die benötigte Variante auf. Für mehrere dauerhaft eingerichtete Arbeitsplätze brauchst du zusätzliche, passend zusammengestellte Komponenten. Maße für die ProjektplanungDrehbank: 50 mm Spitzenhöhe und 90 mm Spitzenweite im beschriebenen AufbauLängsschlitten: 145 mm Verfahrweg; zwei Querschlitten: jeweils 32 mmWerkzeugschäfte in Spannzangen: 1–6 mmReitstock: 30 mm PinolenhubHandradskala: 0,05 mm mit verstellbarem Nonius Die Skalenteilung ist eine Einstellhilfe und kein Versprechen einer bestimmten Werkstückgenauigkeit. Enthaltene HauptkomponentenDas Set enthält Maschinenbetten mit 140 und 271 mm Länge, einen 200 mm langen Längsschlitten, zwei 90 mm lange Querschlitten, Reitstock, Metall-Zwischenstücke, Metall-Dreibackenfutter, Vorgelege, Motor und Sicherheitstransformator. Befestigungsplatten und -winkel, Stahlplanscheibe und Präzisions-Rollkörner gehören ebenfalls zum gelisteten Umfang. Bauteillänge und Verfahrweg sind unterschiedliche Maße. Welche Erweiterung ist sinnvoll?Für Holz-Drechselarbeiten und Sägen ist das eigene Holzbearbeitungsset 162130 vorgesehen. Das Education-Set 160200EDUB enthält bereits eine Holzbearbeitungserweiterung sowie zusätzliche Ausstattung für den Unterricht. Prüfe daher zuerst, welche Arbeiten du wirklich planst. Alter und sichere VerwendungDie MetalLine-Anleitung kennzeichnet das System ab 12 Jahren. Die Anleitung schreibt die Benutzung nur unter direkter Aufsicht Erwachsener vor. Schutzbrille tragen, Werkzeug und Werkstück sicher einspannen, Haare und Kleidung von drehenden Teilen fernhalten. Die Maschine erst nach vollständiger Montage einschließlich Antriebsabdeckung mit Strom versorgen. Die Anleitung bleibt für jeden Aufbau verbindlich. Häufige FrageIst MetalLine dasselbe wie UNIMAT 1 Classic?Nein. MetalLine verwendet eigene Metallkomponenten und andere Verfahrwege. Wähle Zubehör anhand der ausdrücklich freigegebenen Artikelnummer; die Zugehörigkeit zur UNIMAT-Familie allein reicht nicht.
